Puertas

Automáticas

Ofrecemos un diseño innovador y universal para toda clase de puertas automáticas, basada en las tecnologías del futuro y ofrece, sobre la base de su estructura modular, una amplia variedad de opciones para la consecución de nuevas soluciones en el campo de las entradas de edificios.

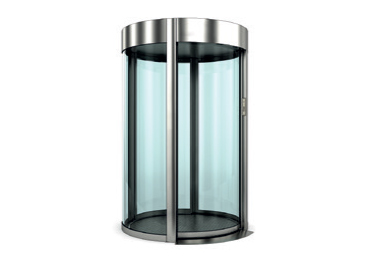

CLEARLOCK 63X
Clearlock 63x - esclusa de seguridad redondeada

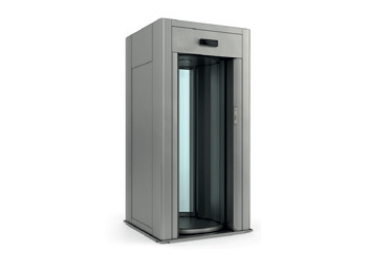

CLEARLOCK 64X
CLEARLOCK 64X - ESCLUSA DE SEGURIDAD CUADRADA
CLEARLOCK 65X
CLEARLOCK 65X - ESCLUSA DE SEGURIDAD ALARGADA
CLEARLOCK 66X
CLEARLOCK 66X - ESCLUSA DE SEGURIDAD SEMICIRCULAR
Ejemplos de configuracion clear lock
Ejemplos de configuración ClearLock

Puerta Automática
Gama ClearLock

Las puertas de emergencia automáticas ClearLock son puertas cilíndricas que garantizan un control de acceso muy estricto, especialmente adaptado para sitios sensibles.

  • Ancho de paso: entre 580 y 900 mm
  • Detección de intrusiones
  • Detección de metales
  • Cristales antibalas EN1063
  • Resistencias antirrobo EN1627-1630/ LPS1175 SR1-2-3
  • Apertura mecánica intrínseca

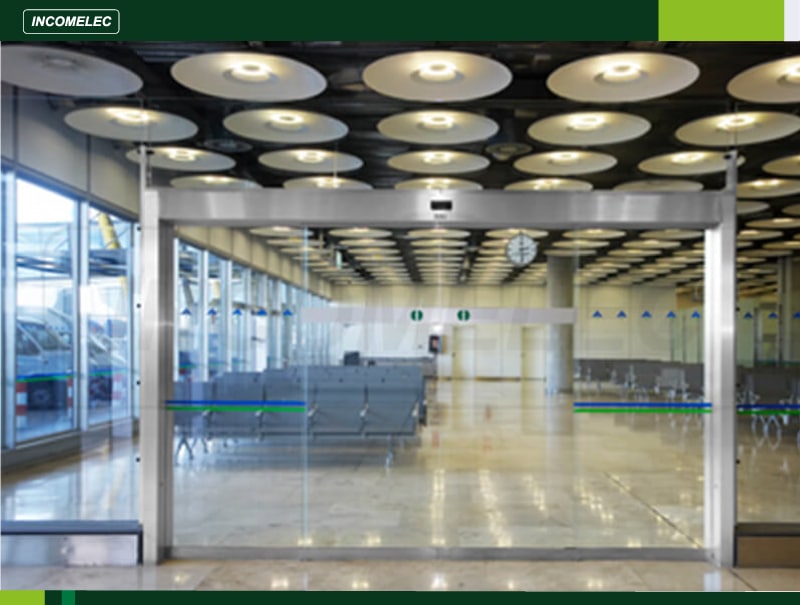

Gama EC Drive
Gama EC Drive

Puerta Automática
Gama EC Drive

Compromiso de fiabilidad con una excelente relación calidad precio: el silencioso automatismo de puerta corredera lineal para innumerables ciclos de movimiento con una comodidad de acceso y seguridad constantemente altas.

  • Tecnología moderna y fiable y alta rentabilidad
  • Variante FR: función de salida de emergencia con automatismo redundante y tecnología de dos motores de poco desgaste
  • Control digital inteligente (Categoría 2 según DIN EN 954-1):
    • Autoaprendizaje
    • Confort óptimo mediante la adaptación automática del comportamiento de la puerta a la frecuencia de paso
    • Conectable e integrable en los sistemas de gestión de las instalaciones técnicas para edificios a través de CAN-Bus
    • Reconocimiento de fallos y registro independiente
    • Posibilidades de ajuste para todos los parámetros de movimiento de la puerta
  •
  • Automatismo de corriente continua muy silencioso con un motor de poco desgaste y sin mantenimiento
  • Batería integrada para apertura y cierre de emergencia en caso de corte de corriente
  • Fuente de alimentación robusta con interruptor principal para todos los polos y protección por fusible
  • Certificado según DIN 18650
  • Posibilidades de combinación con el sistema de salida de emergencia GEZE SecuLogic (EC-FR-RWS), el sistema de control de acceso así como el sistema de gestión técnica del edificio

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

Sistemas de puertas correderas ECdrive ECdrive FR
Número de hojas 1 / 2 / 4   /   /     /   /
Salidas de emergencia/vías de evacuación
Dimensiones [A/P]
[mm]
120 or 150 / 175 120 or 150 / 175

Ancho de apertura [mm]

1 hoja
2 hojas

700-3000
900-3000
900-3000
900-3000
Peso de hoja máx [kg]
1 hoja
2 hojas
120
120
120
120

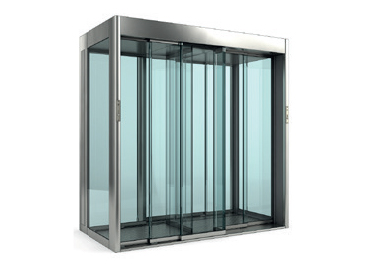

INTERLOCK 67X
INTERLOCK 67X

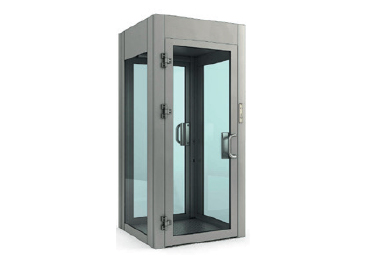

INTERLOCK 68X
INTERLOCK 68X

Puerta Automática
Gama InterLock

Las puertas de emergencia rectangulares están equipadas con puertas de cristal planas que garantizan un control de acceso especialmente recomendado para sitios públicos.

ESCLUSAS AUTOMÁTICAS CON PUERTAS PLANAS

  • Ancho de paso: 700 o 900 mm
  • Detección de intrusiones
  • Detección de metales

ESCLUSAS MANUALES CON PUERTAS PLANAS

  • Paso simple o doble
  • Cristales antibalas EN1063
  • Apertura mecánica intrínseca

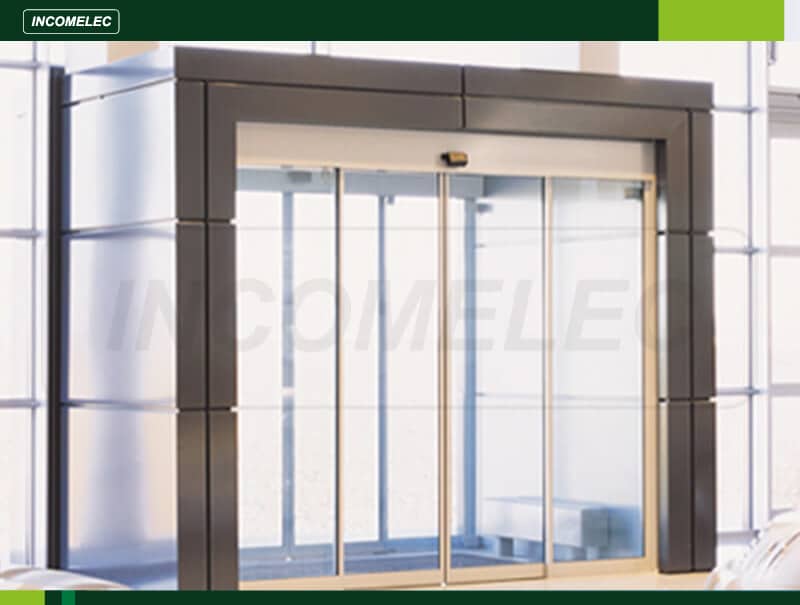

PUERTA RECTA: TSA 360
PUERTA RECTA: TSA 360

Puerta Automática
Gama Power Drive

PUERTA RECTA: TSA 360.

Tecnología de puerta corredera funcional y segura. Ofrece alta precisión, requerida en áreas de entrada muy frecuentados como p. ej. centros comerciales, edificios públicos u hospitales.

  • Automatismo fiable, funcional y seguro
  • Función de salida de emergencia con hojas y tapa lateral desprendibles en la dirección de salida
  • Control digital inteligente (Categoría 2 según DIN EN 954-1):
    • Autoaprendizaje
    • Confort óptimo mediante la adaptación automática del comportamiento de la puerta a la frecuencia de paso
    • Conectable e integrable en los sistemas de gestión de las instalaciones técnicas para edificios a través de CAN-Bus
    • Reconocimiento de fallos y registro independiente
    • Posibilidades de ajuste para todos los parámetros de movimiento de la puerta
  • Automatismo de corriente continua muy silencioso con un motor de poco desgaste y sin mantenimiento
  • Batería integrada para apertura y cierre de emergencia en caso de corte de corriente
  • Fuente de alimentación robusta con interruptor principal para todos los polos integrado y protección por fusible
  • Certificado según DIN 18650
  • Posibilidades de combinación con el sistema de salida de emergencia GEZE SecuLogic, y el sistema de gestión técnica del edificio

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

Sistemas de puertas correderas ECdrive ECdrive FR
Número de hojas 1 / 2 / 4   1/ 2 / 4     1/ 2  /  4
Salidas de emergencia/vías de evacuación
Dimensiones [A/P]
[mm]
120 or 150 / 175 120 or 150 / 175

Ancho de apertura [mm]

1 hoja
2 hojas

700-3000
900-3000
900-3000
900-3000
Peso de hoja máx [kg]
1 hoja
2 hojas
120
120
120
120
REVLOCK 60X-614
REVLOCK 60X-614

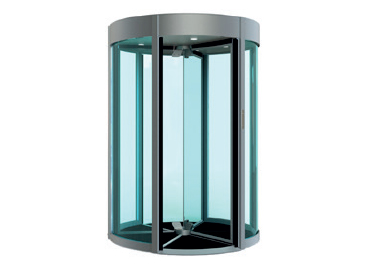

REVLOCK 60XT
REVLOCK 60XT

Puerta Automática
Gama RevLock

Las puertas de seguridad giratorias y automáticas RevLock están diseñadas para garantizar un control de acceso de alta seguridad con una alta frecuencia de paso.

  • Puertas con 3 o 4 secciones
  • Diámetros externos: 1800 / 2000/ 2300 mm
  • Detección de intrusiones
  • Cristales antibalas EN1063
  • Resistencias antirrobo EN1627-1630
  • Puertas de noche y puertas abatibles

PUERTA GIRATORIA CON DETECCIÓN DE PESO

  1. Puertas con 3 o 4 secciones
  2. Diámetros externos: 1800 / 2000/ 2300 mm
  3. Detección de intrusiones

PUERTA GIRATORIA CON DETECCIÓN EN VÍDEO 3D

  1. Cristales antibalas EN1063
  2. Resistencias antirrobo EN1627-1630
  3. Puertas de noche y puertas abatibles

PUERTA RECTA- SL NT
PUERTA RECTA- SL NT
PUERTA RECTA- SL FR
PUERTA RECTA- SL FR

Puerta Automática
Gama Slim Drive

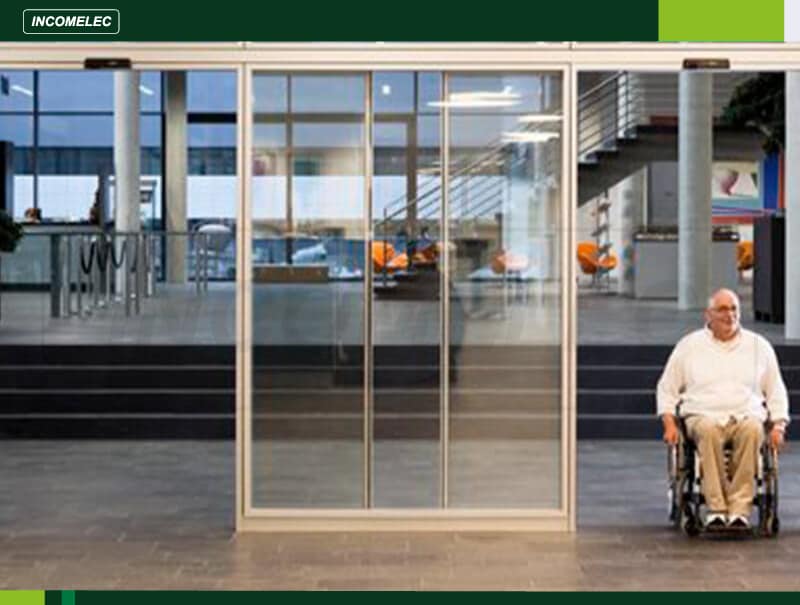

PUERTA RECTA- SL NT

PRESENTACIÓN

Fuerza concentrada tras una delicada ligereza, con sólo 7 cm de altura el nuevo Slimdrive SL NT se integra de manera casi invisible en la fachada y mueve pesos de hoja de hasta 125 kg. El nuevo sistema automático de puertas correderas es ideal, en especial para fachadas de vidrio.

CARACTERÍSTICAS
  • El nuevo carril de rodadura facilita el montaje directamente sobre la pared, fachada o vigas voladizas
  • Fácil puesta en marcha, mantenimiento y diagnostico a través de la terminal de servicio ST220 o un ordenador con GEZEconnects y Bluetooth (ver herramientas de servicio)
  • Fácil montaje y mantenimiento gracias a la construcción modular y al carro accesible frontalmente
  • SL NT-FR: automatismo redundante para puertas de salida de emergencia y de rescate con tecnología de dos motores de bajo desgaste
  • Control digital inteligente (Categoría 2 según DIN EN 954-1):
    • Autoaprendizaje
    • Adaptación dinámica del tiempo de apertura según la frecuencia de paso para un confort óptimo
    • Conectable e integrable en sistema de gestión técnica del edificio a través de CAN-Bus
    • Reconocimiento de fallos y registro independiente
    • Posibilidades de ajuste para todos los parámetros de movimiento de la puerta
    • Suministro de corriente a prueba de cortocircuitos integrado para todos los elementos de control y mando
    • Todas las funciones están integradas en una unidad, no son necesarios otros módulos
  • Automatismo de corriente continua muy silencioso con un motor de bajo desgaste y sin mantenimiento
  • Batería integrada para un mantenimiento completo de las funciones en caso de corte de corriente (de tiempo limitado por la capacidad de la batería) y función de emergencia programable consecutiva
  • Fuente de alimentación robusta con interruptor principal para todos los polos integrado y protección por fusible
  • Certificado según DIN 18650
  • Combinación con el sistema de salida de emergencia

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA
  • Transformador Núcleo en forma de anillo con seguridad y selector principalincorporados
  • Tensión 230 FW
  • Frecuencia 50 – 60 Hz
  • Potencia nominal 150 W
  • Bloqueo de correa dentada, electromagnético, biestable
  • Posicionamiento vertical de la hoja 10 mm
  • Posicionamiento horizontal de la hoja 6 mm
  • Protección antivuelco
  • Autolimpieza
  • Control DCU1
  • Con memoria de fallos
  • Con memoria para datos estadísticos
  • Posibilidad de actualización del software
  • Conexión con el detector de incendios
  • Alimentación eléctrica para los perifericos
  • 3 Entradas programables
  • 2 Salidas programables
  • Batería NiCd, 24 FW, 700 mA
  • Motor reductor
  • Par de rotación 400 Ncm

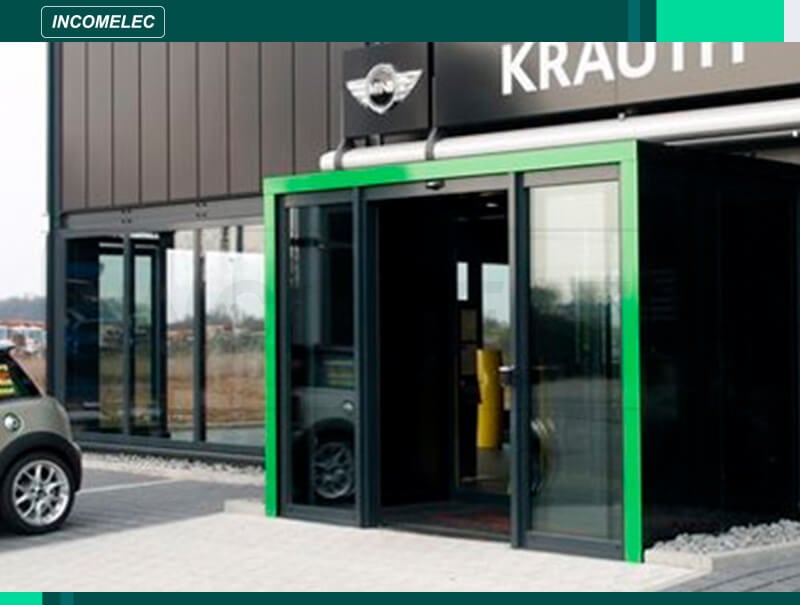

PUERTA RECTA- SL FR

PRESENTACIÓN

Sistema de puerta corredera antirrobo con una altura de construcción de sólo 7cm y un sistema de herraje con perfilería delgada verificada según clase de resistencia WK2.

CARACTERÍSTICAS
  • Protección antirrobo certificada según clase de resistencia RC2 (DIN V ENV 1627 a 1630)
  • Esbelto diseño de 7cm con sistema de herraje ISO con perfilería delgada
  • Altura de paso libre hasta 3000mm con cristal de seguridad MONO o ISO
  • Variante FR: función de salida de emergencia con automatismo redundante y tecnología de dos motores de bajo desgaste
  • Control digital inteligente (Categoría 2 según DIN EN 954-1):
    • Autoaprendizaje
    • Confort óptimo mediante la adaptación automática del comportamiento de la puerta a la frecuencia de paso
    • Conectable e integrable en los sistemas de gestión de las instalaciones técnicas para edificios a través de CAN-Bus
    • Reconocimiento de fallos y registro independiente
    • Posibilidades de ajuste para todos los parámetros de movimiento de la puerta
  • Automatismo de corriente continua muy silencioso con un motor de bajo desgaste y sin mantenimiento
  • Batería integrada para apertura y cierre de emergencia en caso de corte de corriente
  • Fuente de alimentación robusta con interruptor principal para todos los polos integrado y protección por fusible
  • Certificado según DIN 18650

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA
Puerta corredera SL /SL -FR   SL/SL-FR RC2
Número de hojas 1/2/3 Hasta 3 Hasta 3
Salidas de emergencia SL-FR SL-FR RC2
Break-out Opcional Opcional
Dimensiones
[A/P] [mm]
70 / 189 70 / 189
Ancho de apertura
1 hoja
2 hojas
3 hojas
700-3000900-3000 900-3000
Peso de hoja [kg]
1 hoja
2 hojas
3 hojas
PRESENTACIÓN

Puerta corredera con función Break-Out (hojas y laterales abatibles) para salidas de emergencia y de rescate en caso de necesitar mayores medidas de seguridad, p. ej. en hoteles u hospitales

CARACTERÍSTICAS
  • Elegante diseño del automatismo con sólo 7 cm de altura para una integración perfecta y reequipamiento también en las fachadas de vidrio más delgadas
  • Función de salida de emergencia con hojas y laterales abatibles en dirección de salida
  • Control digital inteligente (Categoría 2 según DIN EN 954-1):
    • Autoaprendizaje
    • Confort óptimo mediante la adaptación automática del comportamiento de la puerta a la frecuencia de paso
    • Conectable e integrable en los sistemas de gestión de las instalaciones técnicas para edificios a través de CAN-Bus
    • Reconocimiento de fallos y registro independiente
    • Posibilidades de ajuste para todos los parámetros de movimiento de la puerta
  • Automatismo de corriente continua muy silencioso con un motor de bajo desgaste y sin mantenimiento
  • Batería integrada para apertura y cierre de emergencia en caso de corte de corriente
  • Fuente de alimentación robusta con interruptor principal para todos los polos integrado y protección por fusible
  • Certificado según DIN 18650

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA
Puerta corredera SL /SL -FR   SL/SL-FR RC2
Número de hojas 1/2/3 Hasta 3 Hasta 3
Salidas de emergencia SL-FR SL-FR RC2
Break-out Opcional Opcional
Dimensiones
[A/P] [mm]
70 / 189 70 / 189
Ancho de apertura
1 hoja
2 hojas
3 hojas
700-3000900-3000 900-3000
Peso de hoja [kg]
1 hoja
2 hojas
3 hojas
120120 120
PUERTAS PIVOTANTES GAMA WMD 04
PUERTAS PIVOTANTES GAMA WMD 04
PUERTAS PIVOTANTES GAMA WHD 05
PUERTAS PIVOTANTES GAMA WHD 05

Puertas Pivotantes
Gama WMD B

PUERTAS PIVOTANTES GAMA WMD 04
PRESENTACIÓN

Las puertas automáticas WMD-05S son predestinadas para la organización de entrada VIP, entrada de sillas de ruedas, transporte de mercancías voluminosas etc.

CARACTERÍSTICAS

En la puerta está prevista la posibilidad de instalar los batientes de varia largura (650 mm, 900 mm o 1100 mm). La largura del batiente se escoge en el momento de encargo. En la construcción de la puerta se utiliza el propulsor nuevo con sensor de posición de frecuencia alta (encoder). La definición exacta de posición del batiente permite garantizar el funcionamiento sincrónico de una señal de mando de dos puertas instaladas juntas.

La entrada de desbloqueo de emergencia Fire Alarm permite conectar una instalación exterior con el mando de la cual la puerta quedará desbloqueada para el paso libre en ambos sentidos.

El mando de la puerta es posible tanto en régimen autónomo del panel de mando o un dispositivo de radiocontrol, como dentro del sistema de control de acceso.

La puerta se abre de par en par automáticamente en dirección del paso permitido por la señal de sensores ópticos, sistema de control de acceso o panel de mando. Después de pasar una persona, el batiente de la puerta vuelve automáticamente en posición inicial. Para el transporte de mercancías voluminosas y el paso de sillas de ruedas está prevista la fijación del batiente en posición abierta.

Al desconectar la alimentación de la red, la fuente de alimentación de reserva encajada en el bloque de mando garantiza el funcionamiento regular de la puerta durante 1,5 h (o 1200 pasos).

La puerta es una instalación normalmente cerrada (al desconectar todas las fuentes de alimentación la puerta cerrada queda cerrada).

La puerta tiene una cerradura de desbloqueo mecánico encajado que permite, en caso que sea necesario, desbloquear la puerta con ayuda de la llave – se puede girar el batiente en cualquier sentido y dejarlo en posición abierta. En caso que sea necesario las puertas pueden completarse con barreras realizadas en único diseños con ellas.

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA

Alimentación del bloque de mando:

  • de la red de corriente alterna
  • de la fuente de alimentación externa

220V/50Hz
24V DCTensión funcional entregada al stand de la puerta24V DCCapacidad de tráfico en el modo de paso singular12 hombres/min Dimensiones externas de la puerta (altura×anchura×profundidad):

  • con batiente de 650 mm
  • con batiente de 900 mm
  • con batiente de 1100 mm

1012×773×145 mm
1012×1023×145 mm
1012×1233×145 mmAnchura de la zona de paso:

  • con batiente de 650 mm
  • con batiente de 900 mm
  • con batiente de 1100 mm

700 mm
950 mm
1150 mmAmplitud funcional de temperaturas:

  • de la puerta
  • del panel de mando

de +1°C a +55°C
de +1°C a +40°C

PUERTAS PIVOTANTES GAMA WHD 05
PRESENTACIÓN

Los póstigos semiautomáticos del WHD-05 son predestinados para la organización del paso libre unilateral y prohibición del paso opuesto.

CARACTERÍSTICAS

El bastidor del póstigo se abre con la mano al pasar, después de pasar vuelve en su posición de partida. La suavidad de rotación alcanza gracias a la presencia del dispositivo amortiguador hidráulico. El bastidor alargado permite organizar el paso de sillas de ruedas, igual que una salida de evacuación adicional en casos de emergencia. El póstigo electromecánico puede funcionar en régimen autónomo del cuadro de mando y dentro del sistema del control de acceso. En la columna del póstigo está fijado el módulo de diodos electroluminiscentes para la indicación del estado del póstigo.

El mando del acceso puede realizarse en ambos sentidos o sólo en un sentido. Existe una posibilidad de bloquear uno de los sentidos de paso con ayuda del limitador mecánico desmontable que entra en el juego de suministro estándar. La fuente de alimentación incorporada garantiza la posibilidad de funcionamiento del póstigo en caso de falta de tensión en la red. El póstigo electromecánico WHD-05 es un dispositivo normalmente abierto. Con el corte de alimentación, el bastidor del póstigo se desbloquea, el paso libre es posible en ambos sentidos. El póstigo es predestinado para el uso dentro de los locales

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA

Tensión de alimentación12 VPotencia consumida (max)14 WCapacidad de tráfico en el régimen de paso único:
Bastidor estándar 650 mm
Bastidor alargado 900 mm
22 pers./min
20 pers./minDimensiones exteriores del póstigo (altura×anchura×profundidad):
Bastidor estándar 650 mm
Bastidor alargado 900 mm
1040×780×160 mm
1040×1030×160 mmAnchura de la zona de paso:
Bastidor estándar 650 mm
Bastidor alargado 900 mm
700 mm
950 mmLímites de temperaturasde +1°C a +45°C

PUERTAS PIVOTANTES GAMA WMD 06
PUERTAS PIVOTANTES GAMA WMD 06

Puertas Pivotantes
Gama WMD V

La puerta WMD-06 es un modelo de clase élite para la organización de pasos VIP en los bancos, centros comerciales y otros objetas donde hacen un papel importante el diseño y la comodidad de paso.

Para la prevención de choques fortuitos de la gente contra el bastidor de la puerta, el cirstal transparente lleva por encima una raya mate. Con la desconección de alimentación la puerta WMD-06 se desbloquea automáticamente, el bastidor puede abrirse para el paso con una mano. Las puertas pueden instalarse de dos en dos unos bastidores frente a otros, para la organización de acceso de tipo de puertas automáticas.

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

Tensión de suministro24VCapacidad≤ 105 WtCapacidad de paso12 pers/minDimensiones exteriores (LxAnchxAlt)



  • bastidor de cristal – 650 mm
  • batiente de cristal – 900 mm

795×147×1007 mm
1045×147×1007 mmAnchura de la zona de paso:



  • bastidor de cristal – 650 mm
  • bastidor de cristal – 900 mm

700 mm
950 mmAmplitud funcional de temperaturas+1°C to +45°C

PUERTAS PIVOTANTES SMARTLANE 930

PUERTAS PIVOTANTES SMARTLANE 930

PUERTAS PIVOTANTES SMARTLANE 931
PUERTAS PIVOTANTES SMARTLANE 931
PUERTAS PIVOTANTES GAMA SL SMARTLANE 935
PUERTAS PIVOTANTES GAMA SL SMARTLANE 935

Puertas Pivotantes
Gama SL



PRESENTACIÓN

Destinado a los lugares intra-buildings, el SL 930 está ideado para facilitar el paso de las personas con movilidad reducida (personas en silla de ruedas, personal de mantenimiento con carritos, material voluminoso, etc.), así como la evacuación del edificio en caso de emergencia.

Su diseño discreto determina un control de acceso en entradas prestigiosas.

Con un portillo bidireccional, el obstáculo se abre en el sentido de desplazamiento del usuario.

El obstáculo se bloquea mecánicamente en posición de cierre.

Configuraciones posibles:

– Solo, frente a una pared o una barandilla

– Enfrente (funcionamiento independiente)

– Enfrente (funcionamiento simultáneo)

– En batería con pasillos de seguridad de paso, torniquetes trípodes o tambores bajos acristalados.

CARACTERÍSTICAS

1. Chasis autoportante de acero tratado contra la corrosión con pintura epoxi, que se fija al suelo mediante una anilla de fijación orientable que permite una nivelación sencilla.

2. Obstáculo al paso de cristal monolítico claro templado de 10 mm de grosor.

3. Carrocería de chapas de acero inoxidable AISI 304 cepillado, plegadas y soldadas, que garantizan un acceso fácil al conjunto electromecánico y a la lógica de comando.

4. Electrónica de comando y unidad de transmisión, compuesta por un motorreductor, un variador de frecuencia y un codificador de impulso. El conjunto permite obtener información permanente sobre la posición del cristal y una reacción adecuada a través de la electrónica de comando.

5. Lógica de comando con pantalla LCD y pulsadores para la configuración de los movimientos del obstáculo y pruebas funcionales.

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA

– Alimentación: 230V AC monofásico, 50Hz (no conectar a una red aislada de tierra o a una red de distribución industrial conectada a tierra con impedancia elevada).

– Consumo nominal: 200 W.

– Temperatura ambiente de funcionamiento: -20(*) a +60°C (*) gracias al calor emitido por los equipos internos conectados).

– RH: < 90%, sin condensación.

– Posición de cierre ajustable a 360°.

– Ángulo de apertura: regulable de 90 a 120°.

– Tiempo de apertura mínimo (regulable): 2,5 s.

– Tiempo de cierre = tiempo de apertura.

– Tiempo de apertura: regulable entre 2,5 y 10 s.

– Tiempo de mantenimiento del obstáculo en posición abierta: regulable entre 0 y 100 s.

– Peso (obstáculo incluido): entre 81 y 86 Kg., según la altura del obstáculo.

– MCBF (número medio de ciclos entre averías), respetando el mantenimiento recomendado: 1.000.000 ciclos.

– IP 51.

– Conforme a las normas CE.

– Certificado D.A.S (Dispositivo Accionado de Seguridad), en conformidad con la norma francesa NF S 61-937 sobre la protección contra incendio.

PRESENTACIÓN

Destinado a los lugares intra-buildings, el SL 931 está ideado para facilitar el paso de las personas con movilidad reducida (personas en silla de ruedas, personal de mantenimiento con carritos, material voluminoso, etc.), así como la evacuación del edificio en caso de emergencia.

El SL 931 se distingue del SL 930 por el tamaño superior del chasis, que permite la fijación de obstáculos de mayor altura.

Su diseño discreto determina un control de acceso en entradas prestigiosas.

Con un portillo bidireccional, el obstáculo se abre en el sentido de desplazamiento del usuario.

El obstáculo se bloquea mecánicamente en posición de cierre.

Configuraciones posibles:

– Solo, frente a una pared o una barandilla

– Enfrente (funcionamiento independiente)

– Enfrente (funcionamiento simultáneo)

– En batería con pasillos de seguridad de paso, torniquetes trípodes o tambores bajos acristalados.

CARACTERÍSTICAS

1. Chasis autoportante de acero tratado contra la corrosión con pintura epoxi, que se fija al suelo mediante una anilla de fijación orientable que permite una nivelación sencilla.

2. Obstáculo al paso de cristal monolítico claro templado de 10 mm de grosor.

3. Carrocería de chapas de acero inoxidable AISI 304 cepillado, plegadas y soldadas, que garantizan un acceso fácil al conjunto electromecánico y a la lógica de comando.

4. Electrónica de comando y unidad de transmisión, compuesta por un motorreductor, un variador de frecuencia y un codificador de impulso. El conjunto permite obtener información permanente sobre la posición del cristal y una reacción adecuada a través de la electrónica de comando.

5. Lógica de comando con pantalla LCD y pulsadores para la configuración de los movimientos del obstáculo y pruebas funcionales.

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA

– Alimentación: 230V AC monofásico, 50Hz (no conectar a una red aislada de tierra o a una red de distribución industrial conectada a tierra con impedancia elevada).

– Consumo nominal: 200 W.

– Temperatura ambiente de funcionamiento: -20(*) a +60°C (*) gracias al calor emitido por los equipos internos conectados).

– RH: < 90%, sin condensación.

– Posición de cierre ajustable a 360°.

– Ángulo de apertura: regulable entre 90 y 120°.

– Tiempo de apertura mínimo (regulable): 2,5 s.

– Tiempo de cierre = tiempo de apertura.

– Tiempo de mantenimiento del obstáculo en posición abierta: regulable entre 0 y 100 s.

– Peso (obstáculo incluido): entre 100 y 120 Kg., según la altura del obstáculo.

– MCBF (número medio de ciclos entre averías), respetando el mantenimiento recomendado: 1.000.000 ciclos.

– IP 51.

– Conforme a las normas CE.

– Certificado D.A.S (Dispositivo Accionado de Seguridad), en conformidad con la norma francesa NF S 61-937 sobre la protección contra incendio.

PRESENTACIÓN

Complemento ideal para la gama de pasillos de seguridad SmartLane, las puertas batientes SmartLane 935 permiten una fácil evacuación de edificios en caso de emergencia y proporcionan un camino más amplio para las personas con movilidad reducida (PMR).

CARACTERÍSTICAS

1. Marco autoportante de acero galvanizado.

2. Soporte de acero inoxidable 304L, acabado # 4.

3. Paneles laterales desmontables con cerradura de llave.

4. Cubierta superior con laminado negro.

5. Obstáculo pivotante hecho de vidrio templado claro de espesor de 12 mm.

6. Unidad electromecánica que consiste en:

  • Motor asíncrono trifásico con un freno electromagnético.
  • Transmisión secundaria con la vinculación de manivela y varilla que garantiza el bloqueo mecánico perfecto en ambas posiciones extremas.
  • Un controlador de velocidad variable que garantiza aceleraciones y desaceleraciones progresivas graduables para un movimiento sin vibraciones y una mayor seguridad del usuario.
  • Un dispositivo para abrir automáticamente el obstáculo de vidrio móvil en caso de un fallo de alimentación (versión estándar se abre en dirección de salida).

7. Pictogramas brillantes:

  • Pictograma de funcionamiento, dentro de la placa de cubierta, lo que indica el procedimiento a seguir.
  • Pantalla de enfoque, en la carcasa, lo que indica el estado del equipo

8. Células fotoeléctricas de detección de presencia, lo que garantiza el paso seguro.

Si el SmartLane 935 no está instalado en la batería, una banda reflectante debe estar instalada en la pared opuesta (disponible como opción).

Principales segmentos del mercado a que se dirige el producto:

– Bancos y compañias de seguros.
– Dependencias gubernamentales e institucionales.
– Edificios de oficinas, sedes sociales, sedes administrativas.
– Escuelas, universidades y colegios.
– Zonas sensibles : militares, nucleares, farmacéuticas, centros de cálculo.
– Aeropuertos.

HOJA TÉCNICA
Suministro Eléctrico Monofásico de 230 VAC (+/- 10%) – 5A – 50/60 Hz + Tierra.



(No conecte a una red flotante o a una red de distribución industrial conectada a tierra)

Consumo 250 W (nominal) – 600 W (max.)
Motor Trifásico 240 V / 120 W Controlado por convertidor de frecuencia.
Temperatura 0°C a +45°C
Velocidad de apertura 4,5 seg
Velocidad de cierre 4,5 seg
Peso 141 kg
Conforms to EC standards
Cotiza aquí

Una Solución a tu medida.

Si esta solución se alinea con sus necesidades o es similar a lo que tiene en mente, complete el formulario a continuación. Nos comunicaremos con usted en breve para mejorar el acceso de sus usuarios a la era moderna.

PUERTAS PIVOTANTES GAMA SL SMARTLANE 935
Barrera de Mediano Alcance en zona (autopista)
PUERTAS PIVOTANTES SMARTLANE 930
PUERTA RECTA- SL FR
Gama EC Drive
escríbenos por whatsapp
